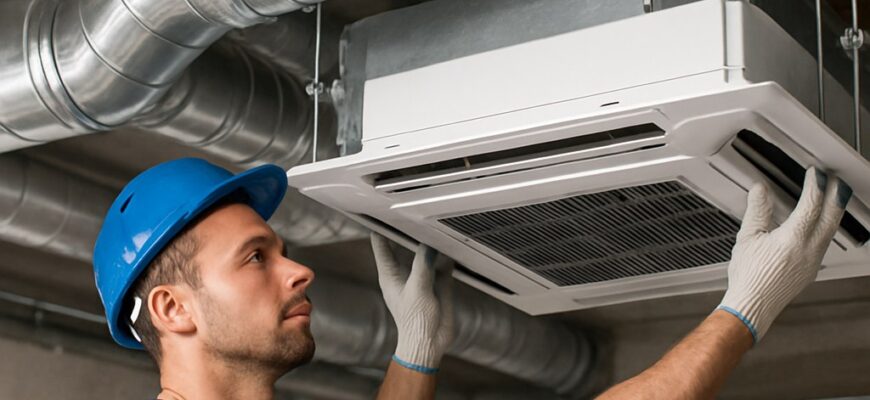

Чистый воздух под контролем: как профессионально выполнить монтаж вентиляции и кондиционирования

Каждый, кто сталкивался с душными помещениями зимой или липкой жарой летом, знает, насколько климат внутри здания влияет на самочувствие, работоспособность и даже сохранность имущества. Однако установка сплит-системы или прокладка воздуховодов — это не те задачи, где можно положиться на случай или кустарный подход. Ошибки при монтаже вентиляции и кондиционирования приводят к постоянным протечкам, гулу в стенах, перерасходу электроэнергии и быстрому выходу дорогостоящего оборудования из строя. Профессиональный подход базируется на точных расчётах, знании нормативов и многолетнем опыте решения реальных проблем. В этом материале детально разбираются все этапы создания эффективной системы климат-контроля https://mc-profi48.ru — от выбора схемы до пусконаладки.

Проектирование: база, без которой невозможен качественный монтаж

Любая серьёзная установка начинается не с покупки оборудования, а с листа бумаги. Проект вентиляции и кондиционирования включает в себя аксонометрические схемы, тепловые расчёты и спецификации материалов. На этом этапе инженер определяет, сколько воздуха нужно подавать и удалять из каждого помещения, учитывая количество людей, тепловыделения от техники и остекления. Для жилых квартир типовой расчёт выглядит так: на одного человека требуется 30 – 60 кубометров свежего воздуха в час. В офисах нормы выше — 40 – 80 кубометров. Без этих цифр невозможно правильно подобрать сечение воздуховодов и производительность вентилятора.

Тепловая нагрузка и выбор мощности кондиционера

Мощность системы кондиционирования рассчитывается по сумме всех теплопритоков. Основные источники тепла в помещении — это солнечная радиация через окна (особенно на южной стороне), работающие люди, компьютеры, копировальные аппараты и осветительные приборы. Упрощённая формула предполагает 1 кВт холодопроизводительности на каждые 10 квадратных метров при высоте потолков до 3 метров. Однако южное остекление увеличивает потребность на 30 – 40 процентов, а наличие витринных окон — в 1,5 – 2 раза. Профессиональный проектировщик использует специализированное программное обеспечение, которое учитывает ориентацию здания по сторонам света, материал стен и даже цвет кровли.

Схемы воздухораспределения

От того, как организовано движение воздуха, зависит отсутствие сквозняков и равномерность температуры. Самые распространённые конфигурации включают:

• Верхняя подача и верхняя вытяжка — воздух поступает через потолочные диффузоры и забирается потолочными решётками. Подходит для помещений высотой от 3 метров, но может создавать зону застоя в приполовой зоне.
• Верхняя подача и нижняя вытяжка — наиболее эффективная схема для жилых комнат и офисов. Свежий воздух опускается вниз, вытесняя загрязнённый к вытяжным решёткам, расположенным у пола.
• Нижняя подача и верхняя вытяжка — применяется в зрительных залах и серверных, где важно быстро удалять тепло, скапливающееся под потолком.
• Смешивающие системы — используются в коридорах и больших производственных цехах, где допустимы местные сквозняки при скорости воздуха до 0,5 м/с.

Выбор оборудования: компрессоры, фреоновые трассы и воздуховоды

Когда проект готов, наступает момент выбора конкретных устройств. Рынок предлагает тысячи моделей сплит-систем, канальных кондиционеров, приточных установок и вентиляторов. Опытный монтажник ориентируется не на броский дизайн, а на три параметра: энергоэффективность (класс A++ или A+++), уровень шума (не более 25 – 30 дБ для спальни) и наличие сервисного центра в регионе. Для вентиляции критически важны материалы воздуховодов: оцинкованная сталь от 0,55 мм толщиной служит десятилетиями, а гибкие алюминиевые рукава — только во вспомогательных помещениях.

Сплит-системы: особенности монтажа внутреннего и наружного блоков

Классическое разделение на настенный внутренний блок и уличный компрессорно-конденсаторный агрегат требует соблюдения жёстких правил. Расстояние между блоками по фреоновой магистрали не должно превышать 15 – 20 метров без дополнительной дозаправки маслом. Перепад высот, когда наружный блок установлен ниже внутреннего, допускается до 8 – 10 метров. При монтаже строго следят за тем, чтобы наклон фреоновой трассы был в сторону компрессора — тогда масло возвращается в картер. Медные трубы для фреона режут специальным роликовым труборезом: опилки от ножовки попадают внутрь и убивают компрессор за 100 – 200 часов работы.

Критическим этапом является вакуумирование системы. Даже 5 граммов влаги или воздуха в контуре превращают хладагент в агрессивную кислоту, которая разъедает обмотки мотора. Профессионалы вакуумируют трассу до остаточного давления не выше 150 микрон (0,00015 атм) и выдерживают паузу в 30 минут — если стрелка вакуумметра не поднимается, герметичность подтверждена.

Канальные кондиционеры и центральные системы

Для больших объектов — коттеджей от 200 квадратных метров, ресторанов, офисных этажей — применяют канальные сплит-системы. Внутренний блок прячется за подвесным потолком, а от него отходят жёсткие или полугибкие воздуховоды к решёткам в каждом помещении. Плюс такой схемы — эстетика: в комнатах видны только диффузоры. Минус — сложность балансировки. Чтобы в дальней комнате было так же тепло, как и в ближней, устанавливают регулируемые дроссель-клапаны. Монтажники с опытом используют анемометры для замера скорости воздуха на каждой ветке и добиваются разницы не более 10 процентов.

Приточные установки с рекуперацией

Самый энергоэффективный способ вентиляции — использование агрегатов с пластинчатым или роторным рекуператором. Такая установка забирает уличный воздух, фильтрует его, нагревает за счёт тепла вытяжного воздуха (эффективность 60 – 85 процентов) и подаёт внутрь. Монтаж требует прокладки двух независимых линий воздуховодов — притока и вытяжки — с обязательным утеплением всех уличных участков. Для регионов с зимними температурами ниже -15 °C необходим дополнительный электрический или водяной калорифер, который включается при обмерзании рекуператора. Место установки выбирают так, чтобы обеспечить свободный доступ для сервисного обслуживания — замены фильтров класса G 4 или F 7 каждые 3 – 6 месяцев.

Этапы монтажа вентиляции: от разметки до пуска

Реальный процесс установки на объекте разворачивается в строгой последовательности. Любое нарушение порядка ведёт к переделкам и удорожанию. Сначала наносят разметку под крепления воздуховодов и оборудования, проверяя, чтобы линии не пересекались с электропроводкой и трубами водоснабжения. Затем монтируют закладные детали — шпильки с регулируемыми хомутами для круглых воздуховодов или траверсы для прямоугольных коробов. Только после этого собирают магистрали, начиная от вентиляционной установки в сторону помещений.

Прокладка воздуховодов

Воздуховоды из оцинкованной стали соединяются фланцами или бандажными муфтами с резиновыми уплотнителями. Каждое соединение проверяется на просвет — щели недопустимы. Для прямоугольных каналов шаг креплений рассчитывают по таблицам: для стороны 500 мм расстояние между подвесами составляет 2,5 – 3 метра. Гибкие воздуховоды натягивают без провисаний, потому что складки увеличивают аэродинамическое сопротивление в 3 – 5 раз. В местах поворота стараются использовать жёсткие отводы с радиусом закругления не менее 1 диаметра — это сохраняет давление.

Тепло- и звукоизоляция

Через не изолированные воздуховоды тепло уходит в холодные чердаки или, наоборот, конденсат выпадает на холодных каналах в тёплых помещениях. Для изоляции применяют вспененный каучук или минеральную вату толщиной от 30 до 50 мм. Звукоизоляция особенно важна для канальных кондиционеров — внутренний блок шумит на 50 – 60 дБ, и без обёртки в сплошной шумоглушитель этот звук проникнет в комнаты через решётки. Профессиональные монтажники устанавливают пластинчатые глушители после вентилятора и перед ответвлениями к помещениям.

Монтаж систем кондиционирования: пошаговая процедура

Установка сплит-системы включает в себя больше десятка операций, каждая из которых влияет на срок службы. Наружный блок крепят на кронштейнах, выдерживающих не менее 5-кратной массы блока (то есть для блока 50 кг кронштейн должен держать 250 кг). От стены до корпуса оставляют зазор от 10 до 20 см для циркуляции воздуха. Внутренний блок вешают на монтажную пластину строго по уровню: перекос всего в 3 миллиметра приведёт к тому, что конденсат будет капать не в поддон, а на пол.

Прокладка межблочных коммуникаций

Фреоновая трасса, дренажный шланг и межблочный электрический кабель укладываются в общую гофрированную трубу. Дренаж обязательно прокладывают с уклоном 5 – 10 мм на метр в сторону улицы или в ближайший слив. Если невозможно организовать самотечный слив, устанавливают дренажный насос. Все соединения медных труб выполняются вальцеванием — развальцовка должна быть идеально круглой, без трещин и заусенцев. Гайки затягивают динамометрическим ключом с моментом 40 – 50 Нм для трубы 1/4 дюйма и 60 – 80 Нм для 3/8 дюйма.

Пусконаладочные работы

После завершения механического монтажа наступает этап электрики и пуска. Питающий кабель сечением не менее 2,5 мм² для меди подключают через отдельный автомат на 16 – 20 А. Затем систему заполняют азотом под давлением 20 – 25 бар для проверки на герметичность — выдержка 24 часа без падения давления подтверждает качество. Только после этого азот стравливают, проводят вакуумирование и заправляют фреоном по расчётной массе. Первый запуск контролируют тепловизором: перегрев на выходе компрессора должен составлять 5 – 8 К для R 410 A, а температура воздуха на выходе внутреннего блока — на 8 – 12 °C ниже входящей.

Типичные ошибки при монтаже и их последствия

Даже опытные бригады иногда нарушают технологию, особенно когда заказчик торопит. Чаще всего встречаются такие недочёты:

• Сокращение длины фреоновой трассы без пересчёта — лишний хладагент остаётся в системе, компрессор работает с жидким фреоном и выходит из строя через 3 – 6 месяцев.
• Использование старых или ржавых медных труб — оксидная плёнка истирает компрессор изнутри, как наждачная бумага. Трубы должны быть новыми, с заглушками.
• Отсутствие масляных петель на вертикальных участках — при подъёме фреона более 7 метров масло не возвращается в компрессор, происходит масляное голодание.
• Неправильный выбор дренажного шланга — обычный гофрированный шланг для воды переламывается и забивается слизью. Нужен специальный армированный дренаж для кондиционеров.
• Монтаж наружного блока в замкнутом пространстве — если стена соседнего здания находится ближе 2 метров, горячий воздух засасывается обратно, и эффективность падает на 50 – 60 процентов.

Каждая из перечисленных ошибок требует дорогостоящего ремонта. Например, замена компрессора в сплит-системе мощностью 7 кВт стоит 20 – 35 тысяч рублей только за деталь, плюс работа по демонтажу и повторному монтажу.

Нормативные требования и допуски

Монтаж вентиляции и кондиционирования регламентируется сводами правил СП 60.13330 и СП 73.13330. В этих документах указано, что воздуховоды в стенах и перекрытиях должны быть заключены в стальные гильзы, зазор между гильзой и воздуховодом заполняется негорючим материалом (базальтовой ватой). Для систем кондиционирования важна установка устройств защитного отключения (УЗО) с током утечки 30 мА — это защищает человека при пробое изоляции на корпус наружного блока. Также нормируется уровень вибрации: для жилых помещений виброскорость не должна превышать 2 мм/с, поэтому все наружные блоки монтируют на виброопорах или через резиновые прокладки толщиной 10 – 15 мм.

Обслуживание после монтажа: гарантия долгой работы

Даже идеально смонтированная система требует регулярного сервиса. Для кондиционеров регламент включает очистку фильтров внутреннего блока каждые 2 – 4 недели в активный сезон, проверку давления фреона раз в год (из-за естественных утечек до 5 процентов в год), и санитарную обработку теплообменников для уничтожения бактерий легионеллы. Вентиляционные системы требуют замены фильтров класса G 4 каждые 6 месяцев в жилых помещениях и каждые 3 месяца в офисах. Воздуховоды чистят раз в 2 – 3 года роботизированными щётками — скопление пыли снижает сечение и увеличивает электропотребление вентилятора на 15 – 30 процентов.

При выборе подрядной организации обращают внимание на наличие лицензии МЧС на работы в системах противопожарной защиты (противодымная вентиляция) и допуски СРО для промышленных объектов. Авторитетные компании предоставляют гарантию на монтаж не менее 12 месяцев и на оборудование — 24 – 36 месяцев по условиям завода-изготовителя. Гарантийный талон с серийными номерами всех блоков и акт пусконаладки подтверждают, что работы выполнены по стандарту, а не «на глаз».
