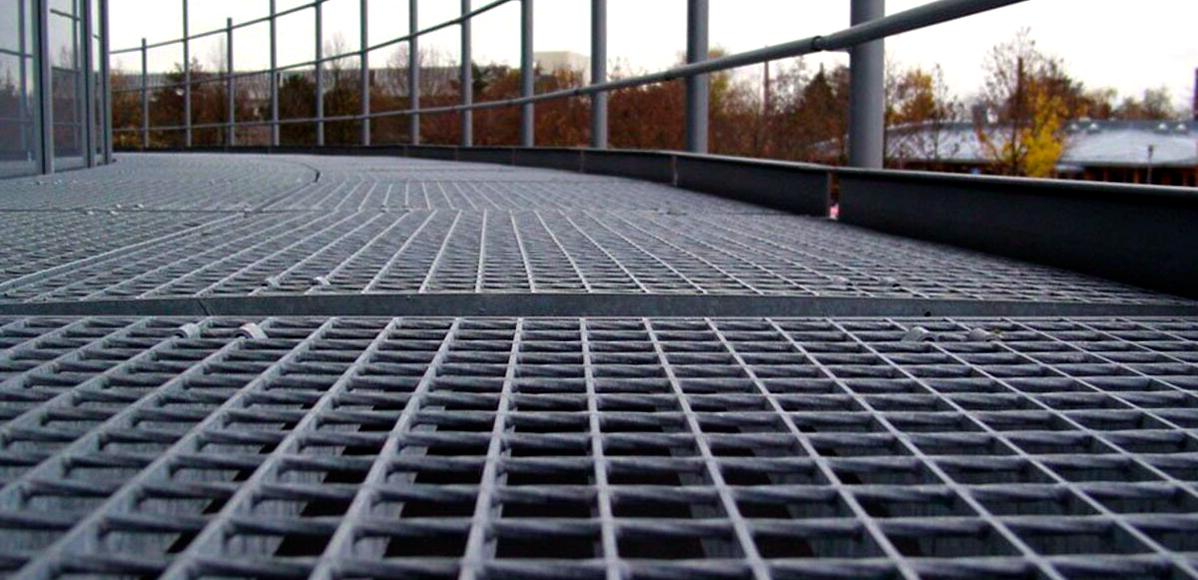

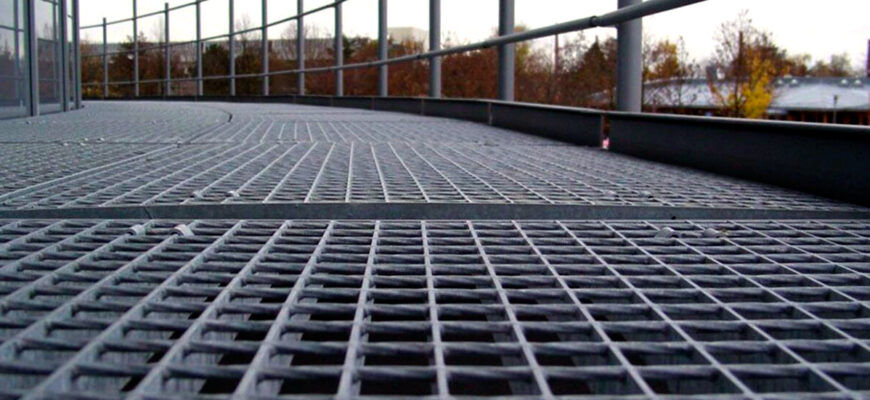

Анатомия ячеистой структуры: как устроен и чем дышит металл

Конструктивно любой решетчатый настил состоит из двух типов элементов, роли которых строго разграничены. Несущие полосы устанавливаются на ребро и воспринимают основную нагрузку от веса людей, техники или оборудования. Именно они ориентируются перпендикулярно направлению движения и опираются на балки перекрытия. Связующие полосы, или поперечные прутки, служат для объединения несущих элементов в единое полотно и распределения усилий между ними.

В зависимости от технологии соединения этих элементов выделяют два основных типа изделий:

• Оцинкованный решетчатый настил — поперечные крученые прутки привариваются к несущим полосам контактной сваркой под высоким давлением; обеспечивает жесткую фиксацию и подходит для тяжелых условий эксплуатации с вибрациями.
• Прессованный настил — поперечные полосы запрессовываются в надрезанные несущие полосы под давлением порядка пятисот тонн; соединение монолитное, без термического воздействия, с более точной геометрией ячеек.

Прессованные решетки отличаются отсутствием сварочных швов, которые могли бы стать очагами коррозии при повреждении покрытия. Выбор между типами диктуется не только нагрузками, но и эстетическими требованиями, а также условиями агрессивной среды, где целостность защитного слоя играет решающую роль.

Параметры, определяющие несущую способность

Геометрия настила не случайна: каждый размер здесь подчинен расчетным нагрузкам. Ключевые параметры, от которых зависит поведение конструкции под нагрузкой, выглядят следующим образом:

• шаг несущих полос — от 22 до 68 мм, наиболее распространенный стандарт 34 мм;
• шаг связующих полос — от 11 до 132 мм, что позволяет создавать ячейки практически любого размера;
• высота несущей полосы — от 20 до 40 мм для стандартных условий, больше для тяжелонагруженных площадок;
• толщина металла полосы — вносит вклад в прочность, но уступает по значимости высоте профиля.

Именно высота профиля играет доминирующую роль в распределении напряжений: чем выше полоса, тем большую нагрузку на пролет она выдерживает без деформации.

Цинковое покрытие: не опция, а необходимость для долговечности

Оцинковка решетчатого настила представляет собой процесс, без которого срок службы изделия в реальных условиях эксплуатации сокращается в разы. Горячее цинкование предполагает погружение готовой конструкции в ванну с расплавленным цинком при температуре около 450 градусов Цельсия. В результате на поверхности стали образуется диффузионный слой, где цинк химически связывается с железом, формируя прочное покрытие, устойчивое к механическим повреждениям.

Преимущества такого покрытия проявляются в нескольких аспектах:

• катодная защита — при появлении царапины цинк окисляется первым, принимая на себя коррозионную агрессию среды;
• длительный срок службы — при нормальных условиях эксплуатации превышает двадцать пять лет без ремонтных окрасок;
• экономическая выгода — стоимость оцинковки составляет незначительную долю от общей цены изделия;
• стойкость к атмосферным факторам — соединения серы, азота и противогололедные хлориды не разрушают покрытие.

Для агрессивных сред, где концентрация химически активных веществ высока, может потребоваться дополнительное защитно-декоративное покрытие поверх цинка, однако для большинства атмосферных условий стандартного горячего цинкования вполне достаточно.

Почему цинк не отслаивается при нагрузках

Одним из распространенных опасений при выборе оцинкованного настила является риск повреждения покрытия при хождении по нему или перемещении техники. Технология горячего цинкования обеспечивает металлургическую связь покрытия с основой, а не механическое напыление. Диффузионный слой обладает достаточной пластичностью, чтобы выдерживать упругие деформации настила под нагрузкой без растрескивания. Даже при образовании глубоких царапин коррозия не распространяется под покрытием, а локализуется в месте повреждения.

Инженерные преимущества, которые не видны с первого взгляда

Помимо очевидной прочности, решетчатый настил обладает рядом эксплуатационных свойств, которые проявляются только в процессе использования. Ключевые из них можно перечислить следующим образом:

• самоочищение — вода, технические жидкости, снег и грязь не задерживаются на ячеистой структуре, а проваливаются вниз;
• вентиляция поднастильного пространства — свободный ток воздуха предотвращает накопление конденсата на балках и коммуникациях;
• светопроницаемость — через настил проходит достаточное количество света для комфортной освещенности нижних ярусов;
• снижение металлоемкости — малый вес позволяет облегчить опорные конструкции без потери несущей способности.

В нефтегазовой и химической промышленности способность поверхности к самоочищению критически важна: разливы технологических сред на сплошном полу могли бы привести к аварийным ситуациям, тогда как на решетчатом настиле жидкость быстро уходит в дренажную систему.

Безопасность перемещения и противоскользящие решения

Вопрос безопасности на промышленных площадках стоит особенно остро, и решетчатый настил предлагает несколько решений для его обеспечения. Для зон с повышенной влажностью или вероятностью образования масляных пленок производители предлагают исполнение с зубчатой насечкой на верхней кромке несущей полосы. Она обеспечивает надежное сцепление с подошвой обуви даже в самых неблагоприятных условиях и не нарушает целостность цинкового покрытия, если выполнена в процессе прокатки полосы до цинкования.

Крепление настила к опорным конструкциям также играет роль в обеспечении безопасности. Здесь применяются следующие решения:

• оцинкованные скобы и прижимные планки — позволяют отказаться от сварки при монтаже;
• разборные крепления — дают возможность демонтировать отдельные секции для ремонта под площадкой;
• стопорные шайбы — предотвращают самопроизвольное ослабление соединений при вибрации.

Отказ от сварки при монтаже не только ускоряет процесс установки, но и сохраняет целостность цинкового покрытия в местах соединений, которые при сварке неизбежно выгорали бы.

Сферы применения: от грязезащиты до нефтегазовых платформ

Диапазон задач, которые решает оцинкованный решетчатый настил, простирается от бытовых входных групп до сложнейших инженерных сооружений. В городской инфраструктуре и коммерческих зданиях прессованный настил с мелкими ячейками часто используется в качестве придверных решеток: конструкция задерживает до восьмидесяти процентов уличной грязи и влаги, легко очищается и не требует сложного ухода.

В промышленности спектр применения значительно шире, и его можно структурировать по отраслям:

• металлургия и химия — обслуживающие площадки вокруг реакторов и печей, где важна устойчивость к высоким температурам и агрессивным выбросам;
• нефтегазовая отрасль — площадки на буровых вышках и технологических эстакадах, где требуется минимизировать вес конструкции;
• транспортная инфраструктура — покрытия пешеходных мостиков и переходов, выдерживающие вибрационные нагрузки;
• сельское хозяйство — загоны и полы в животноводческих комплексах, где важна гигиеничность и возможность быстрой мойки.

Легкость настила позволяет снижать металлоемкость опорных конструкций, что особенно важно при строительстве в труднодоступных районах или на морских платформах, где каждый килограмм имеет значение.

Особенности выбора для разных условий

При заказе настила важно учитывать не только геометрические размеры, но и условия эксплуатации, которые диктуют требования к типу покрытия и материалу. Основные критерии выбора сводятся к следующему:

• для стандартных атмосферных условий универсальным выбором является горячеоцинкованный настил;
• при повышенной влажности и наличии хлоридов, например на объектах у моря, требуется увеличенная толщина цинкового покрытия или нержавеющая сталь;
• для пищевых производств предпочтительнее нержавеющий настил, несмотря на более высокую стоимость;
• размер ячейки подбирается под тип нагрузки — мелкая для тележек на малых колесах, разреженная для интенсивного сброса жидкости.

Стандартная ячейка 34 на 38 миллиметров считается компромиссным решением для большинства пешеходных зон, тогда как для зон с крупным мусором предпочтительнее разреженная структура.

Монтаж и крепление: как обеспечить долговечность узлов

Правильный монтаж оцинкованного настила начинается с ориентации несущих полос перпендикулярно опорным балкам. Величина опирания полосы на балку должна составлять не менее тридцати миллиметров, а в идеале равняться высоте профиля. Несоблюдение этого правила приводит к концентрации напряжений на кромке балки и преждевременному выходу настила из строя.

Последовательность действий при монтаже и последующем обслуживании выглядит так:

• уложить секции несущими полосами перпендикулярно балкам с соблюдением величины опирания;
• зафиксировать настил скобами или прижимными планками без сверления опорных конструкций;
• при стыковке соседних секций использовать двойные крепления для исключения взаимного смещения;
• на опорах с уклоном установить дополнительные фиксирующие элементы против сползания;
• периодически осматривать крепежные узлы и подтягивать болтовые соединения на объектах с вибрацией.

Своевременная подтяжка крепежа занимает немного времени, но предотвращает развитие деформаций и повреждений цинкового покрытия в местах трения металла о металл.

Оцинкованный решетчатый настил представляет собой пример того, как продуманная геометрия и правильный выбор защитного покрытия позволяют создать материал, превосходящий по совокупности характеристик многие традиционные решения. Его способность выдерживать значительные нагрузки при относительно небольшом весе, устойчивость к коррозии и самоочищающаяся поверхность делают его незаменимым элементом современной промышленной и гражданской инфраструктуры.
